技術數據
| 網絡協議 | PROFINET、Ethernet/IP、CC-Link IEF Basic、Modbus TCP |
| 類型 | 8×IO-Link , 16 DI/DO PNP |
| 額定工作電壓 | 18...30V DC |
| 模塊的電流消耗 | ≤ 130mA |
| 輔助輸入/輸出電源狀態 | US/UA |
| 模塊狀態指示燈 | 有 |
| 網絡狀態指示燈 | 有 |
| 端口狀態指示燈 | 紅色，黃色 |
| 連接：現場總線 | M12，D-coded，母頭 |
| 連接：AUX電源 | M12，L-coded，公/母頭 |
| 連接：I/O端口 | M12，A-coded，母頭 |
| I/O 端口數目 | 8 |
| 輸入數量 | 最多16個PNP 輸入 |
| 輸出數量 | 最多16個PNP 輸出 |
| 輸入/輸出可配置 | 是 |
| 最大負載電流，傳感器/信道 | 1A |
| 最大輸出負載電流 | 2A |
| 端口狀態指示燈（信號狀態） | 黃色LED指示燈 |
| 端口診斷指示燈（過載） | 紅色LED指示燈 |
| 總電流UA | ≤ 16A |
| 總電流US | ≤ 16A |
| 防護等級符合IEC 60529 | IP67（正確連接時） |
| 工作溫度 | -25...+70℃ |
| 存儲溫度 | -25...+85℃ |
| 緊固件 | 2 個安裝孔 |

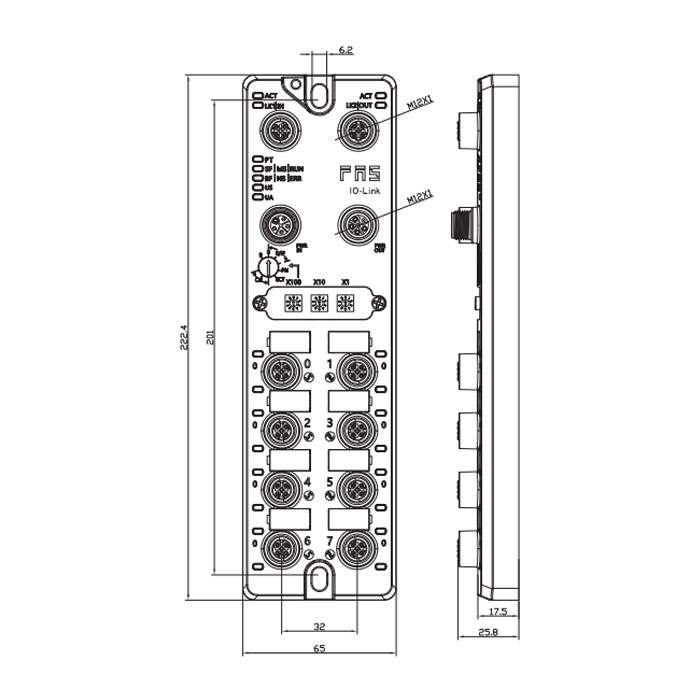

| 尺寸（長×寬×高） | 223×65×25.8 mm |
| 外殼材質 | 鍍鎳Gd-Zn合金 |
| 重量 | - |
| IO-Link Master | 8×IO-Link |
| IO-Link版本 | 1.1 |
| 端口級別 | Class A |
| IO-Link主端口 | 0...7端口可接輸入/輸出從站 |
| 工作模式（3線） | SIO、COM 1、COM 2、COM 3 |
| 指示燈 通信 | 綠色LED指示燈 |
| 指示燈 錯誤 | 紅色LED指示燈 |
| IO-Link設備的最大負載電流 | 2A |
